Заказчик: ТОО «Тенгизшевройл»
Подрядчик: ТОО «Energy System Services»
Расположение объекта: месторождение Тенгиз
Сроки проведения работ: декабрь 2018 – апрель 2019

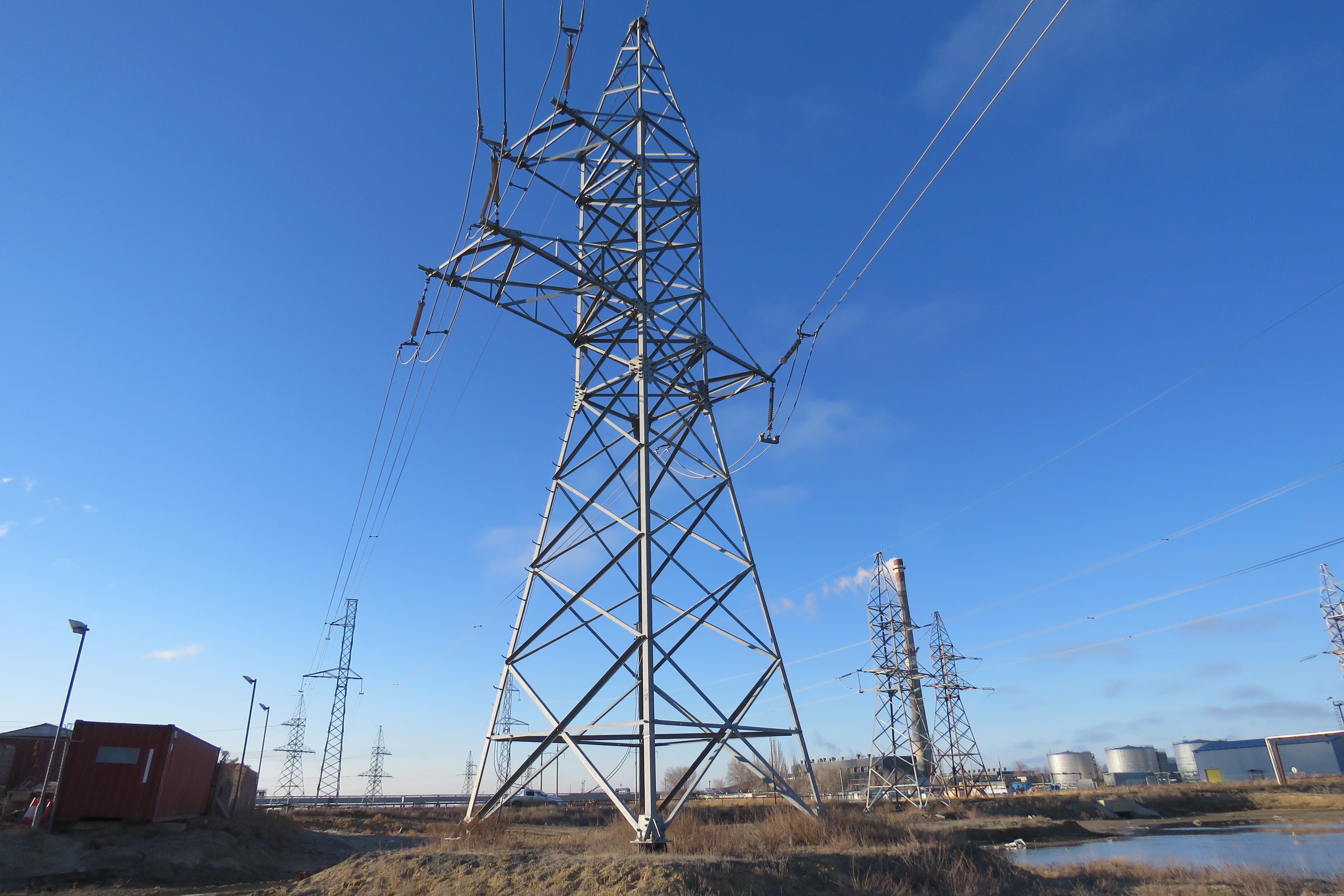

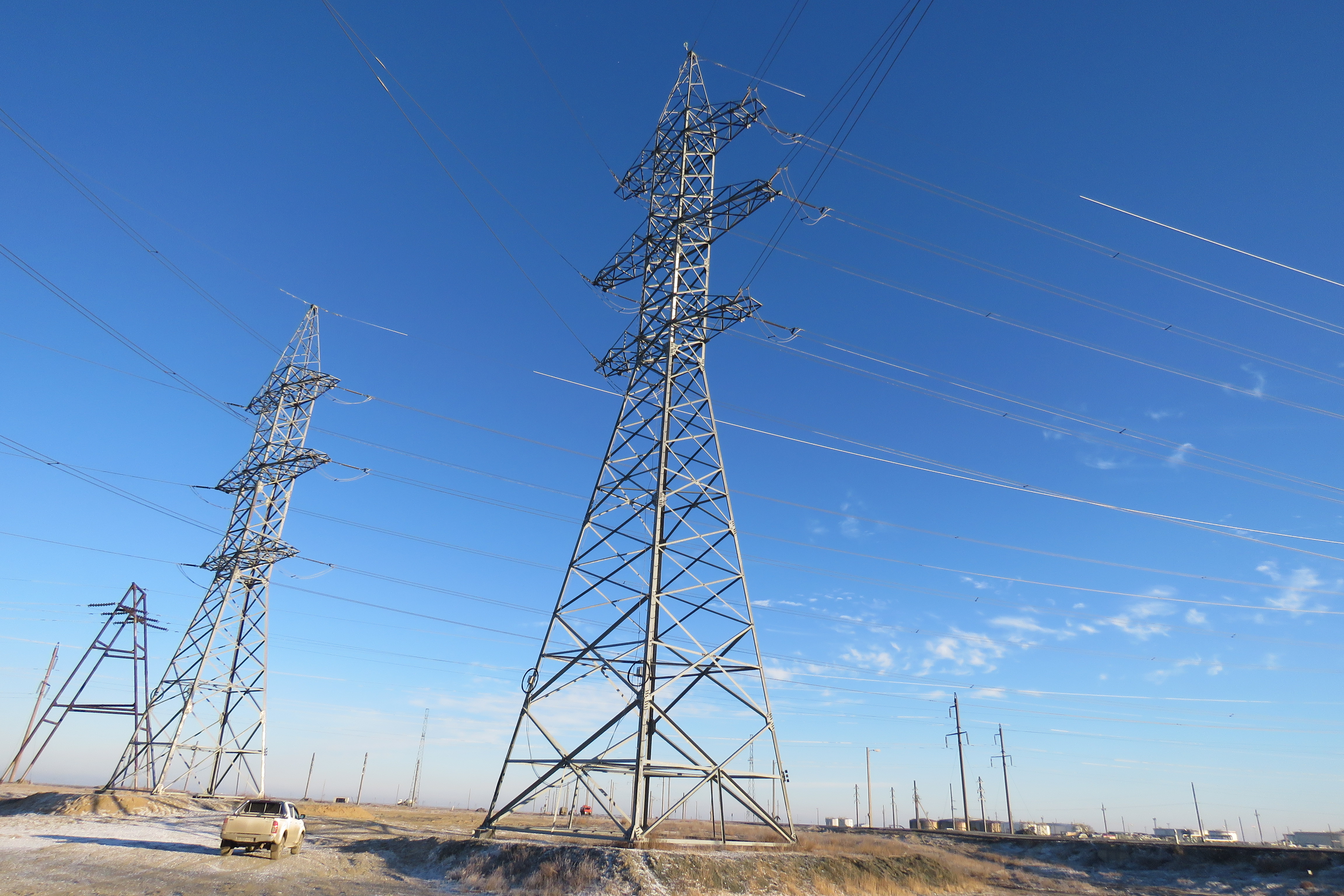

В рамках проекта ПБР/ПУУД компанией Energy System Services было проведено техническое обследование ВЛ 110 кВ Л156, Л157 и Л171 электросетей ТШО. Были проведены работы по визуальному и инструментальному обследованию элементов ЛЭП, с применением фотосъемки, в ходе которых были зафиксированы все повреждения и дефекты и проведена оценка остаточного ресурса элементов, обследуемых ВЛ.
Протяженность обследуемого участка высоковольтной линии составила около 6000 метров. Из всего объема обследуемых опор инструментальным методом были исследованы 10 типов опор (из них 9 металлические и 1 железобетонный).
При инструментальном обследовании опор ВЛ были проведены работы:
- по определению стрелы провеса провода во всех пролетах и измерены наклоны верха опор относительно осей при помощи тахеометрической съемки;

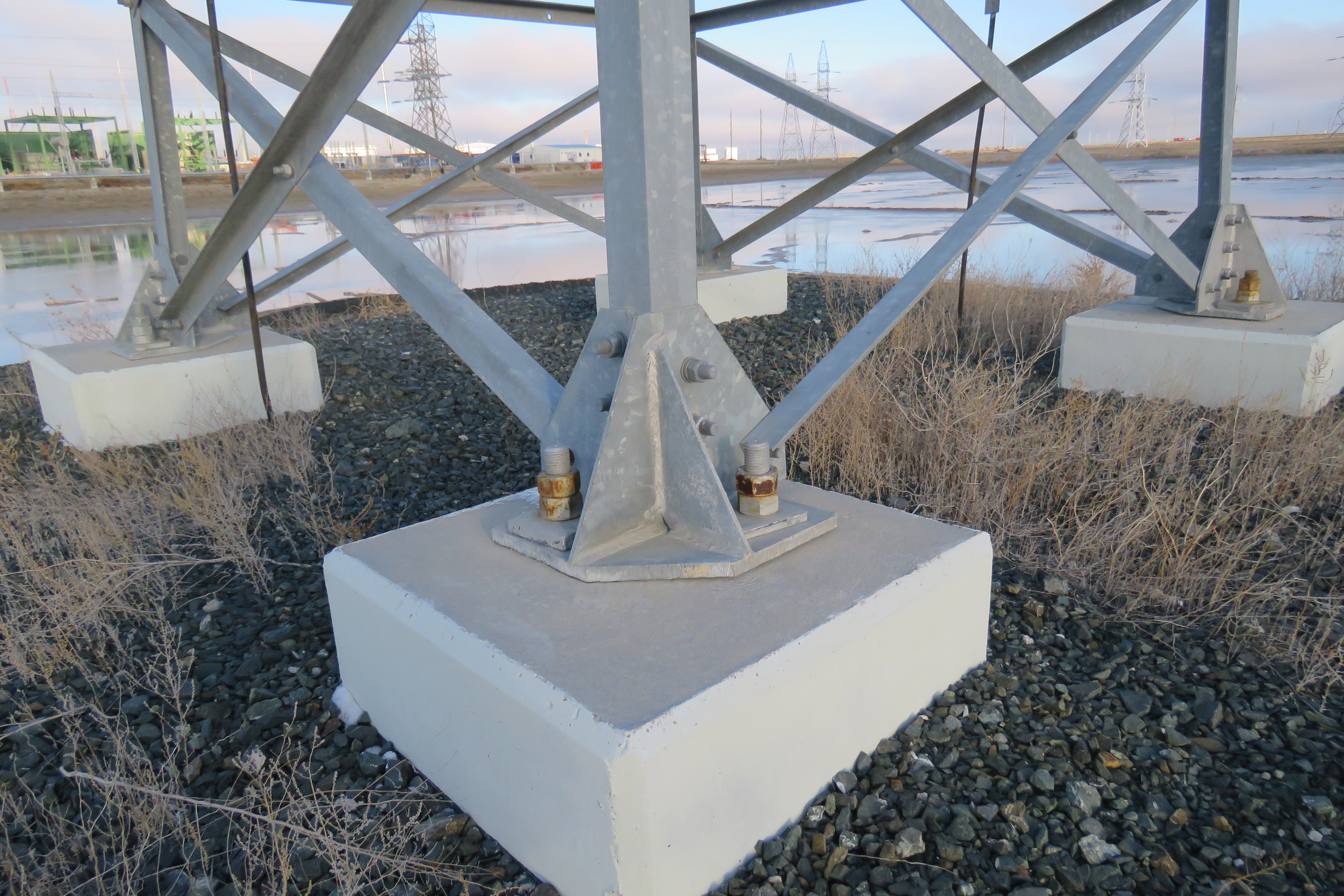

- выявлена степень повреждения бетонных фундаментов и стоек (прочность бетона, глубина и ширина раскрытия трещин) ультразвуковым методом;
- произведены замеры сопротивления растеканию тока контуров заземления опор;
- выполнены замеры тяжения тросовых оттяжек с помощью индикатора ИН методом наложения без снятия тросовых оттяжек;
- осуществлена проверка состояния соединительных и шлейфовых зажимов провода с помощью тепловизионной техники.
Следует отметить, что из сложностей в проведении работ зафиксированы: прохождение большей части трассы ВЛ по территории ПТЗ (производственно-технической зоны) ТШО, а также что некоторые опоры располагались в зоне подтопления и сор, что ограничивало доступ для проведения работ по энергетической экспертизы.
По окончанию технического обследования была произведена обработка данных и составлено заключение в виде технического отчета по всем объектам. В данном отчете был определен остаточный ресурс элементов ЛЭП и дана оценка технического состояния как элементов ВЛ, так и объекта в целом. Рекомендации по дальнейшей эксплуатации и устранению замечаний и дефектов предоставлены.
